Методы осаждения, очистки и травления покрытий
Современные PVD (Physical Vapor Deposition) и CVD (Chemical Vapor Deposition) технологии, а также методы ионной очистки и плазменного травления - основа производства функциональных покрытий в микроэлектронике, оптике, приборостроении и материаловедении. В этом разделе представлены методы магнетронного распыления, электронно-лучевого испарения, вакуумно-дугового напыления, ионной очистки и реактивно-ионного травления. Подробные описания процессов, преимущества технологий и рекомендации по выбору оборудования для ваших задач.
PVD напыление
Вакуумное нанесение тонких пленок методами физического осаждения
CVD напыление
Химическое осаждение из газовой фазы
Метод получения тонких плёнок и покрытий за счёт химической реакции газообразных прекурсоров на поверхности подложки. В отличие от PVD, при CVD материал формируется in situ - непосредственно на подложке - за счёт термического разложения или плазмохимической активации исходных соединений.

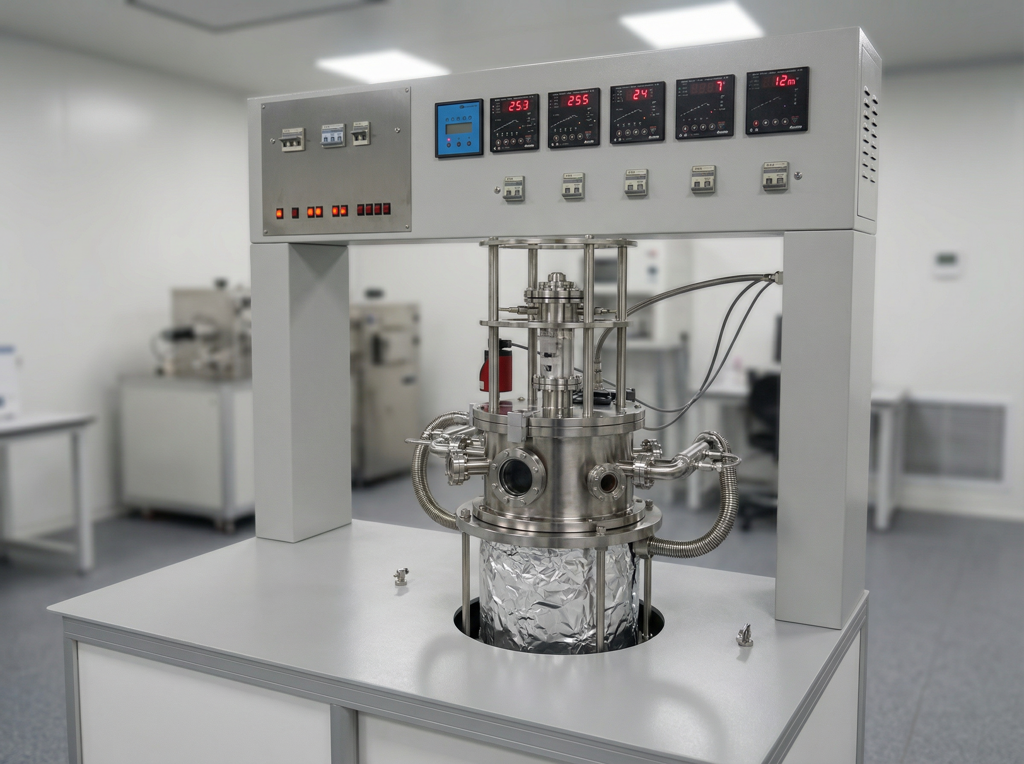

В отличие от классического CVD, в MOCVD в качестве прекурсоров используются металлоорганические соединения и газообразные реагенты. Реакция разложения происходит на нагретой подложке, что позволяет контролировать состав, толщину и кристаллическую структуру плёнки на атомарном уровне.
Существуют два принципиально различных метода формирования тонкопленочных покрытий: PVD (Physical Vapor Deposition) и CVD (Chemical Vapor Deposition). Метод PVD базируется на физических принципах, а именно испарении или ионном распылении вещества, тогда как CVD предполагает использование химических реакций между газообразными реагентами (прекурсорами), протекающих непосредственно на поверхности обрабатываемой детали.
